Cum se obține un raport de tragere ridicat pentru piesele ambalate adânc?

Obținerea unui raport ridicat de tragere pentru piesele ambute adânc este un aspect critic în industria de producție, în special pentru un furnizor ca noi. Ambutisarea adâncă este un proces de formare a metalului în care un semifabricat de tablă este tras radial într-o matriță de formare prin acțiunea mecanică a unui poanson. Raportul de tragere, definit ca raportul dintre diametrul semifabricat inițial și diametrul piesei trase, este un parametru cheie care determină succesul și eficiența procesului de ambutisare adâncă. În acest blog, vom explora diferiții factori și tehnici care pot fi folosiți pentru a obține un raport mare de tragere pentru piesele ambute adânc.

Înțelegerea elementelor de bază ale desenului profund

Înainte de a explora metodele de obținere a unui raport ridicat de tragere, este esențial să înțelegeți principiile de bază ale embotirii adânci. Procesul implică mai multe etape, inclusiv decuparea, desenarea și tăierea. Etapa de tăiere taie tabla în forma dorită, în timp ce etapa de desenare folosește un poanson și o matriță pentru a forma semifabricatul în piesa finală. Se efectuează apoi tăierea pentru a îndepărta orice material în exces.

Raportul de tragere este un factor crucial în determinarea fezabilității procesului de embotire adâncă. Un raport mare de tragere indică faptul că piesa poate fi formată cu o reducere relativ mare a diametrului, ceea ce este de dorit deoarece reduce numărul de operații de tragere necesare și crește eficiența procesului. Cu toate acestea, obținerea unui raport ridicat de tragere nu este lipsită de provocări, deoarece poate duce la probleme precum încrețirea, crăparea și subțierea materialului.

Factori care afectează raportul de remiză

Mai mulți factori pot afecta raportul de tragere al pieselor ambute adânc. Acestea includ proprietățile materialului, designul sculelor, lubrifierea și parametrii procesului.

Proprietățile materialelor

Proprietățile materialului joacă un rol semnificativ în determinarea trasabilității tablei. Materialele cu ductilitate ridicată și limită de curgere scăzută sunt, în general, mai potrivite pentru ambutisare adâncă, deoarece pot rezista la deformații mari fără fisurare. Materialele obișnuite utilizate în ambutisarea adâncă includ oțelul, aluminiul și cuprul.

Grosimea tablei afectează și raportul de tragere. Foile mai groase sunt, în general, mai dificil de desenat, deoarece necesită mai multă forță pentru a se deforma. Cu toate acestea, foile mai groase pot oferi și o mai bună integritate structurală și rezistență la șifonare.

Proiectare scule

Designul sculelor este un alt factor critic în obținerea unui raport ridicat de tragere. Poansonul și matrița trebuie să fie proiectate pentru a asigura o curgere lină și uniformă a materialului în timpul procesului de desenare. Forma și dimensiunea poansonului și matriței, precum și spațiul liber dintre ele, pot afecta în mod semnificativ trasabilitatea piesei.

Finisajul suprafeței sculei este de asemenea important, deoarece o suprafață netedă poate reduce frecarea și poate îmbunătăți fluxul materialului. În plus, uneltele trebuie proiectate pentru a minimiza formarea de riduri și fisuri, care pot apărea din cauza distribuției neuniforme a tensiunii.

Lubrifiere

Ungerea este esențială în ambutisarea adâncă pentru a reduce frecarea dintre tablă și scule. Un lubrifiant bun poate îmbunătăți curgerea materialului, poate reduce forța necesară pentru tragere și poate preveni formarea de riduri și fisuri.

Există mai multe tipuri de lubrifianți disponibili, inclusiv uleiuri, grăsimi și lubrifianți uscati. Alegerea lubrifiantului depinde de materialul trasat, de condițiile de desen și de finisajul dorit al suprafeței piesei.

Parametrii procesului

Parametrii procesului, cum ar fi viteza de tragere, forța de perforare și forța suportului semifabricatului, afectează, de asemenea, raportul de tragere. Viteza de tragere trebuie optimizată pentru a asigura o curgere lină și uniformă a materialului. O viteză prea mare de tragere poate duce la subțierea excesivă și crăparea, în timp ce o viteză prea mică de tragere poate duce la încrețirea și finisarea slabă a suprafeței.

Forța de perforare și forța suportului semifabricatului trebuie controlate cu atenție pentru a se asigura că materialul este tras uniform și fără deformare excesivă. Forța suportului semifabricatului este deosebit de importantă, deoarece ajută la prevenirea șifonării prin ținerea semifabricatului pe loc în timpul procesului de desenare.

Tehnici pentru atingerea unui raport ridicat de retragere

Pentru a obține un raport mare de tragere pentru piesele ambute adânc, pot fi folosite mai multe tehnici. Acestea includ utilizarea de materiale avansate, optimizarea designului sculelor, aplicarea lubrifierii și controlul parametrilor procesului.

Utilizarea materialelor avansate

Utilizarea de materiale avansate cu tragere îmbunătățită poate crește semnificativ raportul de tragere al pieselor ambute adânc. De exemplu, oțelurile cu rezistență scăzută (HSLA) și aliajele de aluminiu au o ductilitate excelentă și pot rezista la deformații mari fără fisurare. Aceste materiale pot fi folosite pentru a produce piese cu rapoarte de tragere mai mari și proprietăți mecanice mai bune.

Optimizarea designului sculelor

Designul sculelor poate fi optimizat pentru a îmbunătăți trasabilitatea piesei. Acest lucru poate fi realizat prin folosirea unui poanson și matriță cu un finisaj neted al suprafeței, o formă și o dimensiune adecvate și un spațiu liber adecvat. În plus, sculele pot fi proiectate să încorporeze caracteristici precum razele și fileurile pentru a reduce concentrațiile de stres și pentru a preveni fisurarea.

Aplicarea lubrifierii

Aplicarea unui lubrifiant adecvat poate îmbunătăți semnificativ trasabilitatea piesei. Un lubrifiant bun poate reduce frecarea dintre tabla și scule, poate îmbunătăți fluxul materialului și poate preveni formarea de riduri și fisuri. Lubrifiantul trebuie aplicat uniform și în cantitatea potrivită pentru a asigura o performanță optimă.

Controlul parametrilor de proces

Parametrii procesului, cum ar fi viteza de tragere, forța de perforare și forța suportului semifabricatului, trebuie controlați cu atenție pentru a asigura un raport de tragere ridicat. Viteza de tragere trebuie optimizată pentru a asigura o curgere lină și uniformă a materialului, în timp ce forța de perforare și forța suportului semifabricatului trebuie ajustate pentru a preveni deformarea excesivă și încrețirea.

Exemple de piese de trage adânci cu rapoarte mari de tragere

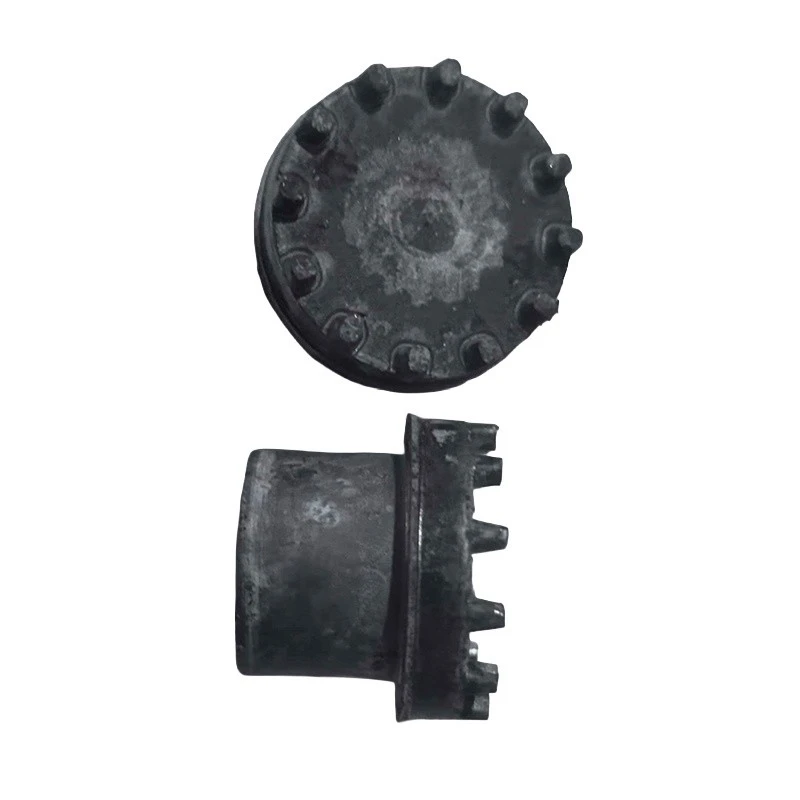

La compania noastră, avem o vastă experiență în producerea de piese ambutisate adânc cu rapoarte mari de tragere. Unele dintre produsele noastre includCarcasă ceas cu alarmă,Capac pentru găleată cu unt, șiPiese formate la rece. Aceste piese sunt concepute pentru a îndeplini cele mai înalte standarde de calitate și sunt utilizate într-o varietate de industrii, inclusiv auto, electronice și bunuri de larg consum.

Concluzie

Atingerea unui raport ridicat de tragere pentru piesele ambute adânc este un obiectiv provocator, dar realizabil. Prin înțelegerea principiilor de bază ale ambutisării adânci, luând în considerare factorii care afectează raportul de tragere și prin utilizarea tehnicilor adecvate, este posibil să se producă piese ambutisate adânc cu rapoarte mari de tragere și proprietăți mecanice excelente.

Daca sunteti interesat sa achizitionati piese ambutisate cu rapoarte mari de tragere, va invitam sa ne contactati pentru o consultatie. Echipa noastră de experți va fi bucuroasă să discute despre cerințele dumneavoastră și să vă ofere o soluție personalizată.

Referințe

• Dieter, GE (1986). Metalurgie mecanică. McGraw-Hill.
• Kalpakjian, S. și Schmid, SR (2009). Inginerie și tehnologie de producție. Pearson Prentice Hall.
• Groover, MP (2010). Elementele fundamentale ale producției moderne: materiale, procese și sisteme. Wiley.
